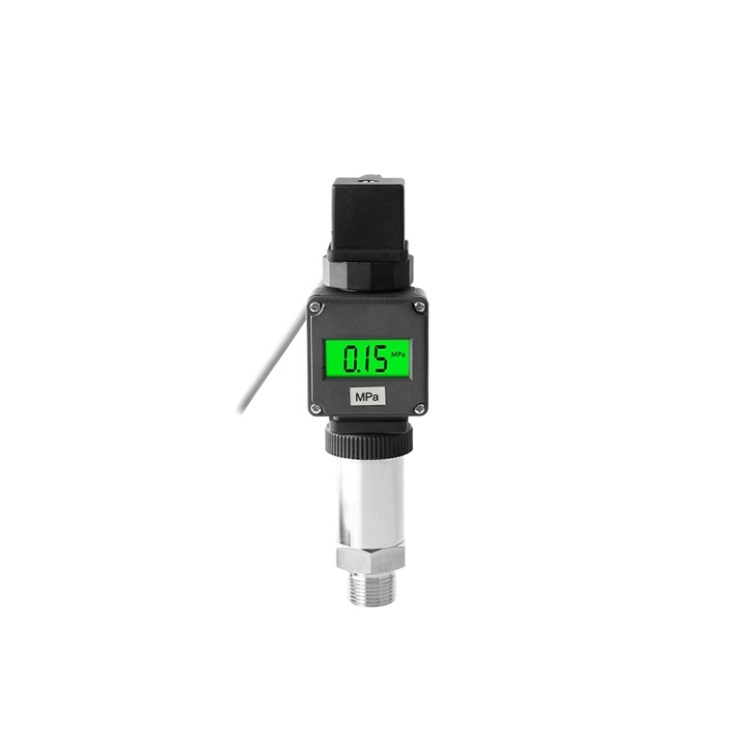

سنسور فشار دیجیتال برای هیدرولیک/بخار/هوا
سنسور فشار دیجیتال دارای صفحه نمایش LCD با نور پس زمینه و منبع تغذیه DC 24V/12V است، می تواند سیگنال جریان (4-20mA/0-20mA)، سیگنال ولتاژ (0-5V/1-5V/0-10V) یا سیگنال RS485 را خروجی دهد. سنسور فشار دارای اندازه کوچک، وزن سبک، عملکرد ضد لرزش و ضد ضربه بالا، محدوده اندازه گیری -0.1~100MPa/ -1~1000bar/ -14~14503psi، دمای متوسط -40~+60℃ (-40~+140℉)، برای اندازه گیری فشار هیدرولیک/بخار/هوا/مایع با دمای بالا است.
سنسور فشار برای اندازه گیری فشار هیدرولیک/بخار/هوا دارای سیگنال خروجی اختیاری، مانند 4-20mA/0-20mA/0-5V/1-5V/0-10V/RS485 است.
کاربرد:سنسور فشار به طور گسترده در کنترل فرآیند، هوافضا، خودرو، تجهیزات پزشکی، HVAC و سایر زمینه ها استفاده می شود.
مشخصات
| وزن |
0.4 کیلوگرم |
| محدوده اندازه گیری * |
-0.1~100MPa (-1~1000bar/-14~14503psi) |
| نوع فشار* |
فشار گیج (استاندارد)
برای فشار مطلق، نوع فشار مهر و موم شده با ما تماس بگیرید (توجه داشته باشید که محدوده اندازه گیری برای این دو نوع باید ≤1MPa باشد) |
| محیط اندازه گیری |
هیدرولیک، بخار، هوا، مایع با دمای بالا (منطقه غیر انفجاری) |
| منبع تغذیه * |
DC 12V، DC 24V، DC 12-36V |
| سیگنال خروجی * |
2 سیم: 4-20mA، 0-20mA
3 سیم: 0-5V، 1-5V، 0-10V
RS485
(توجه:سنسور فشار طراحی شده بدون صفحه نمایش LCD برای 2 سیم 0-20mA، 3 سیم 0-5V، 1-5V، 0-10V و سیگنال خروجی RS485. سنسور فشار نوع سیم سرب مستقیم نیز به صفحه نمایش LCD مجهز نیست.) |
| دقت * |
±0.5%FS، ±0.3%FS، ±1%FS (هنگامی که سیگنال خروجی 0-5V یا 0-10V است) |
| دریفت دمای صفر |
±0.03%FS/℃ |
| دریفت دمای حساسیت |
±0.03%FS/℃ |
| پایداری طولانی مدت |
≤0.2%FS/سال |
| فشار اضافه بار |
200%FS |
| پاسخ فرکانسی (-3dB) |
5kHz~650kHz |
| اتصال الکتریکی * |
نوع کانکتور DIN، نوع کانکتور دایره ای M12، نوع سیم سرب مستقیم |
| رزوه اتصال فشار * |
G1/4، G1/2، 1/4NPT، 1/2NPT، M14*1.5، M20*1.5 |
| زمان پاسخ |
＜10ms |
| دمای عملیاتی |
-40~+80℃ (-40~+176℉) |
| دمای متوسط |
-40~+60℃ (-40~+140℉) |
| مواد |
بدنه: فولاد ضد زنگ 304
مایع پرکننده: روغن سیلیکون
درگاه فشار: فولاد ضد زنگ 304 یا فولاد ضد زنگ 316L (قابل تنظیم)
دیافراگم جداکننده: فولاد ضد زنگ 304 یا فولاد ضد زنگ 316L (قابل تنظیم)
آب بندی: FKM (دمای متوسط ≤ +200℃/+392℉)، EPDM، NBR |
| طول کابل |
2 متر |
| کلاس حفاظت |
IP65 |
توجه: * پارامترهای اختیاری را نشان می دهد، می توانید هر پارامتر را در لیست های کشویی انتخاب کنید تا سفارش خود را تکمیل کنید.
نقشه ابعاد سنسور فشار (واحد: میلی متر)
نمودار سیم کشی سنسور فشار:
نمودار سیم کشی خروجی RS485
توجه:برای سیگنال خروجی RS485، این فقط یک پروتکل ارتباطی 485 است، اگر نیاز دارید که داده ها از طریق پورت RS485 از رایانه شخصی دریافت شوند، رایانه شخصی مورد استفاده باید یک رایانه شخصی برای کاربردهای صنعتی باشد که می تواند از عملکرد ارتباطی 485 پشتیبانی کند (مانند صفحه نمایش لمسی HMI کامپیوتر بالایی و غیره)، یک رابط ارتباطی USB به 485 نیز برای اتصال سنسور به رایانه شخصی مورد نیاز است.
نکات: انتخاب حساسیت سنسور فشار
به طور کلی، در محدوده خطی سنسور، بهتر است که حساسیت سنسور فشار تا حد امکان بالا باشد. فقط زمانی که حساسیت بالا باشد، مقدار سیگنال خروجی متناظر با تغییر اندازه گیری شده نسبتاً زیاد است که برای پردازش سیگنال مفید است. با این حال، باید توجه داشت که اگر حساسیت سنسور فشار خیلی زیاد باشد، نویز خارجی که به اندازه گیری مربوط نیست به راحتی مخلوط می شود که توسط سیستم تقویت نیز تقویت می شود و در نتیجه بر دقت اندازه گیری تأثیر می گذارد. بنابراین، لازم است که خود سنسور فشار دیجیتال نسبت سیگنال به نویز بالایی داشته باشد تا سیگنال تداخل معرفی شده از بیرون به حداقل برسد.
حساسیت سنسور فشار دیجیتال جهت دار است. هنگامی که جسم اندازه گیری شده یک بردار واحد است و الزامات جهت دار بالایی دارد، باید سنسور با حساسیت کم در جهت های دیگر انتخاب شود. اگر بردار اندازه گیری شده یک بردار چند بعدی است، بهتر است سنسور فشار دیجیتال با حساسیت متقاطع کوچکتر انتخاب شود.
